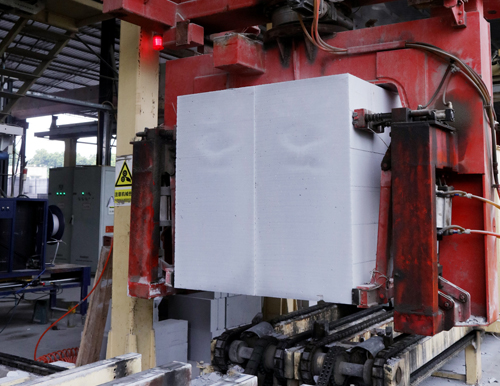

發(fā)氣材料在加氣混凝土中的作用是在料漿中進行化學反應，放出氣體并形成細小而均勻的氣泡，使加氣混凝土具有多孔狀結構。加氣混凝土的基本組成材料的密度一般都在1.8~3.1g/cm3左右，而加氣混凝土制品的干容重通常為500~700kg/cm3，甚至更低。因而，加氣混凝土需要有較大的孔隙率，一般在料漿的發(fā)氣膨脹階段要求料漿的體積膨脹量近1倍以上。為此，就要求發(fā)氣材料能夠提供大量的、不溶或難溶于水的氣體。為了使這些氣體能夠在加氣混凝土料漿中形成尺寸適當、大小均一的球形氣泡。并能保持穩(wěn)定而不變形破裂，除了料漿本身要具有溫度、稠度等條件而外，適當?shù)臍馀莘€(wěn)定劑是十分重要的。我們稱提供氣體的材料為發(fā)氣劑，稱對氣泡起穩(wěn)固作用的材料為穩(wěn)泡劑。

發(fā)氣劑的種類比較多，主要可分為金屬和非金屬兩大類。金屬發(fā)氣劑有鋁、鋅、鎂等粉劑或膏劑，鋁鋅合金和硅鐵合金等。非金屬類有雙氧水、碳化鈣和碳酸鈉加鹽酸等。不過，由于金屬鋁的發(fā)氣反應比較容易控制，發(fā)氣量大，比較經(jīng)濟，因而目前世界各國均以鋁粉或鋁膏為發(fā)氣劑。

加氣磚廠家日常所用的鋁合金容器或鋁型材表面均有一層致密的氧化鋁薄膜，對內層的鋁金屬起到了阻止其繼續(xù)被氧化的保護作用。

氧化鋁在空氣和水中是穩(wěn)定的，但易與酸和堿作用，生成新的鹽，使保護膜受到破壞。

使用加氣混凝土中作為發(fā)氣劑的鋁粉，需要在堿性介質中才能置換出水中的氫，就是因為暴露在空氣中的鋁粉顆粒表面已被空氣中的氧氧化，生成了惰性的氧化鋁保護膜，妨礙了鋁與水的接觸，因此，只有在消除其氧化膜之后，鋁粉的放氣反應才能進行。加氣混凝土料漿中存在量的堿性物質，如氫氧化鈉，氫氧化鈣等，氧化鋁在堿性溶液中溶解，生成偏鋁酸鹽。

當鋁粉表面的氧化膜被溶解后，金屬鋁就與水反應，置換出水中的氫，并生成凝膠狀氫氧化鋁，它與氧化鋁一樣將妨礙水與金屬鋁新表面的接觸，使反應不能繼續(xù)進行。但氫氧化鋁 也能溶解在堿性溶液中，生成偏鋁酸鹽。

 這樣，在堿性溶液中，鋁就可以不斷的與水反應，生成氫氣，直到金屬鋁被消耗盡為止?？梢?，鋁同堿液的反應，實質上是鋁與水的反應，堿的作用只在于溶解氧化鋁和氫氧化鋁，使鋁與水的反應能夠連續(xù)的進行。

穩(wěn)泡劑種類也較多。原則上說，凡是能降低固-液-氣相表面張力，提高氣泡膜強度的物料均可起到成泡穩(wěn)泡的作用，都是一種穩(wěn)泡劑。但從其穩(wěn)泡功能的強弱和對加氣混凝土料漿的適應力來看，目前采用較多的主要是“可溶油”、拉開粉、皂莢粉等以及某些合成物或在制品。

不同的堿性物質，反應的過程和生成物雖有不同，但鋁粉的放氣反應是相同的。綜上所述?？梢詫X粉在加氣混凝土堿性料漿中的放氣反應，以具有普通性的堿性物為代表。
