重慶加氣混凝土砌塊制品在生產(chǎn)過程中由于生產(chǎn)工藝的原因造成的損壞，按照其產(chǎn)生的階段和特點(diǎn)可劃分為蒸壓養(yǎng)護(hù)前和蒸壓養(yǎng)護(hù)后兩大類。

蒸壓養(yǎng)護(hù)前所產(chǎn)生的損壞主要有澆筑成型時形成的胚體缺陷（如胚體內(nèi)部空洞、裂紋、胚體表面龜裂、縱裂和胚體局部不完整等）和切割過程中產(chǎn)生的機(jī)械裂縫。這些損壞，多數(shù)可及時發(fā)現(xiàn)和用肉眼觀察。而且除有特殊原因外，往往發(fā)生在個別產(chǎn)品或者數(shù)模產(chǎn)品上，人們有可能在生產(chǎn)中及時采取措施加以解決。

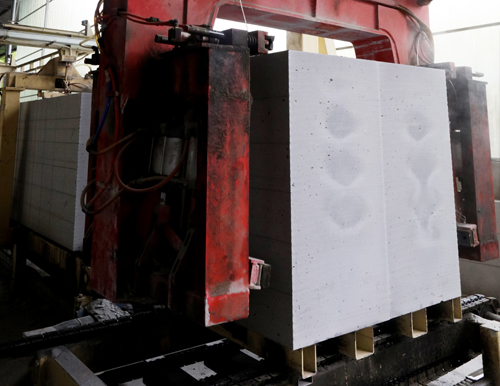

加氣混凝土胚體在切割過程中發(fā)生棱角損壞主要有三種情況：

1.縱切和水平切鋼絲走到胚體盡端時，因無支撐或支撐不到位而將胚體端頭損壞，橫切鋼絲自下而上運(yùn)行時將胚體上表面棱角崩壞。

2.胚體在反轉(zhuǎn)時或在活動床板上下運(yùn)動時，使胚體受到擠壓，或粘接而被損壞，有的模具印有漏漿問題而在模底板邊角處用廢漿泥進(jìn)行堵塞或撒一些干加氣碎末，從而粘付在胚體上，但是這些材料又不能與胚體形成整體，切割時往往受床板粘連或受鋼絲推動而脫落，使胚體棱角缺損。

3.打開模具側(cè)板，提升脫模時，若開模程度不足則可能使胚體側(cè)面和棱角被刮傷，采用整體死?？蛎撃r可能撞壞胚體，當(dāng)用天車脫模，操作不夠穩(wěn)定，?？蚧蝿訒r，更易發(fā)生刮傷胚體的情況。胚體溫度過高，造成胚體與模框粘接，脫模狂時，極易造成胚體上部棱角損壞。

重慶加氣混凝土砌磚蒸壓養(yǎng)護(hù)過程中產(chǎn)生的損壞出現(xiàn)在蒸壓釜內(nèi)，在制品出釜前人們不能及時看到。而且，蒸壓養(yǎng)護(hù)發(fā)生的損壞多數(shù)是裂縫，對制品性能危害較大。由于蒸壓養(yǎng)護(hù)過程及制品性能的硬性因素較多，這類損壞常常數(shù)量較大。整模，整釜，甚至可能連續(xù)數(shù)日發(fā)生同一類情況，給生產(chǎn)造成很大損失。因此，我們需要認(rèn)真防范。
